标准配置：

• HA-AV2N控制主机
• LK-5800/7200A无线彩色触摸屏
• LK-RFGW无线接收器
• HA-IR2红外发发射棒 8根
• 主机电源线1条
• 控制串口线1条

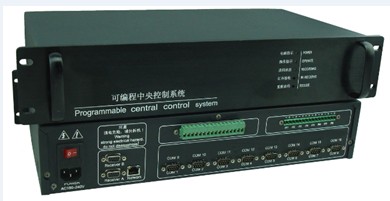

可编程音视频中控主机 EKING(泓声) HA-AV2N

功能特点：

采用最新高性能ARM四核处理器，处理速度高达1GHz；

指纹锁及ID感应卡开机模式（选配）；

WIFI网络控制，可与远程会议主机连通访问通讯（选配）；

双色液晶屏显示当前运行状态；

内置读卡器，可以将当前数据读出保存到SD卡亦可把修改好的程序通过内存卡写进中控主机（选配）；

自带备用红外遥控器，可部分代替无线触摸屏功能；

可以直接控制电动窗帘和幕布等采用射频工作方式的遥控器；

全铝外盒能屏蔽任何干扰，使系统更稳定；

采用车载产品设计标准设计，完全适合在汽车、轮船使用；

前面板具有数据状态运行指示灯、红外状态指示灯；

6层电路板设计，完全杜绝系统内部干扰；

主机内置1GB容量SDRAM内存及1GB的大容量FLASH存储器；

16路独立可编程红外发射接口；

16路独立可编程RS-232控制接口；

16路独立可编程RS-485控制接口；

8路独立可编程IO接口；

3路RS232输入控制接口，可以连接无线接收器、上位机电脑、有线触摸屏、墙装面板等；

8路弱电继电器控制接口，提供开关量控制，可以控制电脑开关或者各种弱电开关；

支持1路HA-NET控制总线，可任意扩展控制模块，如多台调光器、多台射频无线接收器、多台电源控制器等，最大可支持256个网络设备；

内置WLAN端口，网卡插槽，可升级为远程网络控制；

全面支持第三方设备及控制协议，客户可自行设置多种控制协议和代码；

支持多代码的控制，即一键发多种代码（IR红外、RS-485代码、RS-232代码）；

采用国际流行全贴片式(SMT)生产工艺；

电源PIU管理模块，数字保护电路，CPU看门狗软硬保护，大规模贴片生产；

国际通用电源(110V-240V),适合全球任何地区；

高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；

同时支持无线触摸屏、有线触摸屏、电脑、网络、墙上面板等多种控制方式；

部份具体功能：

对DVD、录像机等设备进行播放、停止、暂停等控制；

对AV矩阵、VGA矩阵进行信号切换控制及联动控制；

对拼接处理器、DLP系统和VGA画面分割器等进行控制；

可与会议系统摄像头双向反馈，实现发言自动跟踪联动功能；

对投影系统进行开/关机，输入显示通道切换；

可定制场景模式控制；可在控制中加入时间等待，设定智能化离场延时关灯；

可控制窗帘、电动吊架、投影升降架、电动会标横幅、升降花池、液晶升降器等；

可通过CAT5标准网络与所有支持TCP/IP协议的设备通讯，包括联网的电脑、无线网络设备等，实现控制电脑、远程维护、互联互通、共享资源、集中管理；输入信号通道切换，电动幕联动吊架升降停等控制；

通过调光器、继电器对灯光进行控制，可实现对灯光进行开、关、明、暗进行调节；

提供周边器材所需之低压电源及低压继电器开关量

技术参数：

系统提供16个可编程串口、8路IR红外控制端口和8路relay弱继电器接口 ，用户可根据工程需要选择；

直观、开放的中文编程界面；

通过编程软件内嵌红外（IR）仿真学习，无须外接学习器；

用户可自建、管理红外代码库，方便随时导进控制程序；

更换或者增加红外遥控设备，无需重新编程，可直接录码进中控主机；

7寸真彩色无线触摸屏 EKING(泓声)  LK-7200A

产品描述：

    高档无线彩色触摸屏。可方便的编制和动态下载多语言的控制画面和信息画面，用户自行编辑界面，支持图片、图形、文字、3D/2D按键，可上传照片在屏幕上显示，适合个人喜好的用户自定义界面。

功能特点：

· 内嵌红外学习功能，无需另配红外学习器，可当万能遥控器使用；

· 可方便的自定义多语言的控制画面、信息画面及公司名称LOGO；支持图片、图形、文字、3D、2D按键，支持分页、层次操作；

· 适合个人喜好的用户自定义界面，支持PNG,JPG,BMP等常用图像格式

· 支持开机密码等功能

· 支持时钟，定时器功能

· 采用无线/有线双向方式与控制设备进行通讯,可联网

· 高档产品，屏幕鲜艳亮丽，可视视角范围宽；

· 具有红外自学习功能，可直接学习设备红外遥控器的控制命令；

· 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；

· 具有延时自动执行控制指令功能

技术指标：

· 触摸式无源矩阵，26万色18位TFT真彩色点阵LCD液晶屏

· 显示尺寸：7英寸对角线；

· 分辨率：800×480

· 照明/对比度：数字可调高亮度和对比度；

· 背光：CCFL32级背光

· 可视视角：宽视角，水平160°

· 设备内存：128Mb，可升级到2Gb

· 通讯方式：无线双向RF射频

· 发射418MHZ，接收 433MHZ ；

· 信号范围：可视距离120米，不受方向限制。

· 程序传输：RS-232协议，配原装传输线

· 额定功率：≤5W；

· 高能锂电：3000mAh内置式,可连续工作8小时，待机95天，智能平衡充电电池寿命更长。

· 外形尺寸：222mm（长）×145mm（宽）×86mm（高）

· 重量：0.6Kg

标准配置：

· 5V1A配套电源适配器

· 下载数据线

· RFGW无线（双向）接收器

无线接收器 EKING(泓声) LK-RFGW

产品特点：

· 配套无线触摸屏使用，用于接收无线触摸屏数据信号，具有自动双向反馈功能自动检测触摸屏信号。可结合无线触摸屏自定义编程对第三方设备进行直接控制。

技术参数：

· 用于接收无线触摸屏信号；

· 配合可编程主机使用 ；

· 可控任何采用RS-232标准受控设备；

· ID地址可在软件设置，实现多台接收器同时工作而不串码；

· 内存：256KB

· RF射频通讯：双向带反馈；

· 接收418MHZ；发射433MHZ ；

· 连接端口：RS-232，8针RJ45接头

· 信号范围：可视距离120米；

电源范围： DC：5—7V,<200mA

产品尺寸： 78（长）180×（宽）×25（高）mm

标准配置：

5V 接收器专用电源适配器

通讯数据线

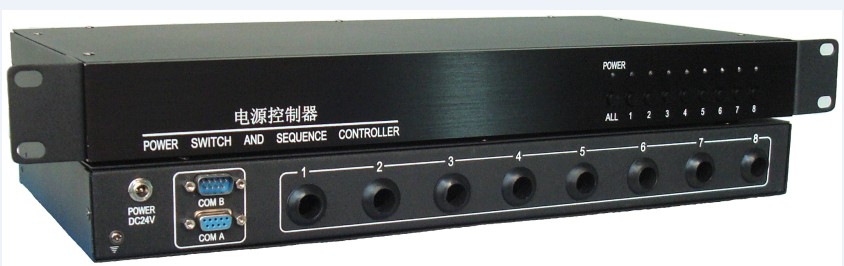

中控配套产品-电源控制器/继电器箱/强电控制箱：                 EKING(泓声) HA-PW8

产品描述：

· 8路强电开关；应用于灯光开关、窗帘开关、投影屏幕升降、投影机电动吊架升降、设备电源控制会标升降及其他开关量或远程供电控制场合。

功能特点：

· 采用摩托罗拉控制芯片，性能稳定，运作迅速，吸合/释放有力干脆；

· 8路独立220V(或38V-380V）电源开关控制；

· 选用8个优质30A大功率白金触点继电器模块；

· 工作功率：单路额定功率1200W；

· 控制协议：RS-232或兼容RS-485网络国际通用协议控制；

· 控制方式：单独或多路同时开关；

· 9个手动控制按键，可以独立控制也可以同步控制；

· 机箱内外16个状态指示灯，2个电源指示灯，安装前后一样方便观察；

· ID地址设置：软件设置256个地址码，DIP拨码开关，网络ID地址；

· 波特率设置：软件设置波特率,1200-38400bit/s可调；

· 网络级连功能，最多支持255台HA-PW8电源控制器；

· 2路串口输入/输出，方便与上位机对接，也可级联下一台设备；

· 每路3个接线端子，常开和常闭，可双联控制灯光及实现其他设备做联动功能；

· 9个绿色零线接线端子，方便接线；

· 适用于华控中控、CRESTRON快思聪、AMX、VITY威尔、PHILIPS飞利浦Pronto中控及其他品牌控制设备；

· 机箱内另有屏蔽盒盖住弱电部分，防止剥线铜丝造成短路及避免强电干扰；

· 铝合金黑色拉丝前面板，美观大方；

· 出入线孔有电线护套，不容易刮伤电线；

· 多种安装方式，可墙装、上19英寸机柜、卧放机柜底部。

标准配件：

· 2A/24V开关电源 1个

· 1.5米串口线 1根

· 上19寸机柜锁紧码 1副

· 说明书/光盘 1份

工作电压： AC220V
整机尺寸： 405（长）205×（宽）×45（高）mm
